什么？你说不知道怎么操作？没关系，今天就为大家介绍建模二的设计思路，还不会的小伙伴赶紧学起来！

（建模二）

 建模方法

使用软件：SolidWorks2018 SP4

在SolidWorks2018版本建立上述模型是相当复杂和痛苦的，笔者常用“包覆”和“圆顶”建模，详细建模如下：

1、 建议纹理草图

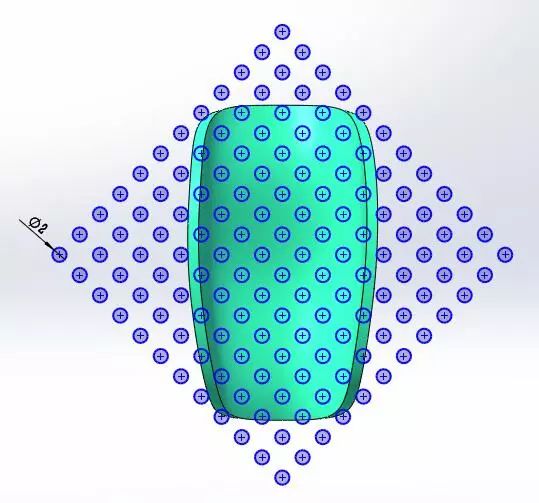

上图中的纹理基础为圆，绘制一个圆，然后通过线性阵列得到草图，然后标注尺寸如下图，然后退出草图。

2、 使用“包覆”创建特征

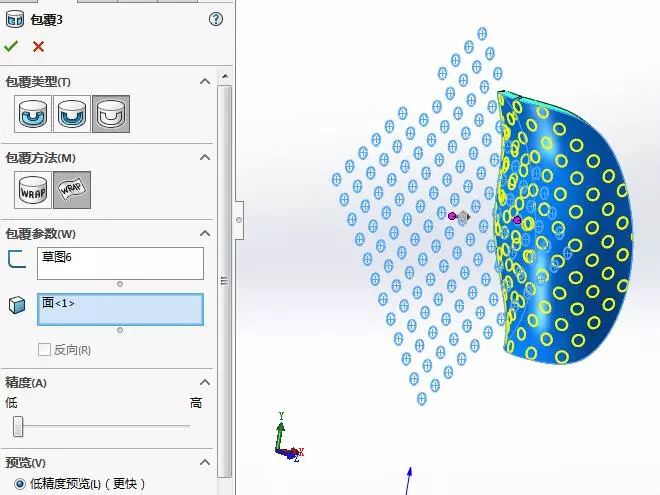

启用“包覆”命令，然后在包覆类型里选择“刻划”，在包覆方式里选择“样条曲线”，然后指定包覆草图以及对应面，确定后得到圆形分布面，如下图：

3、 添加圆顶

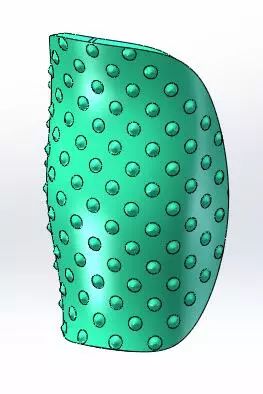

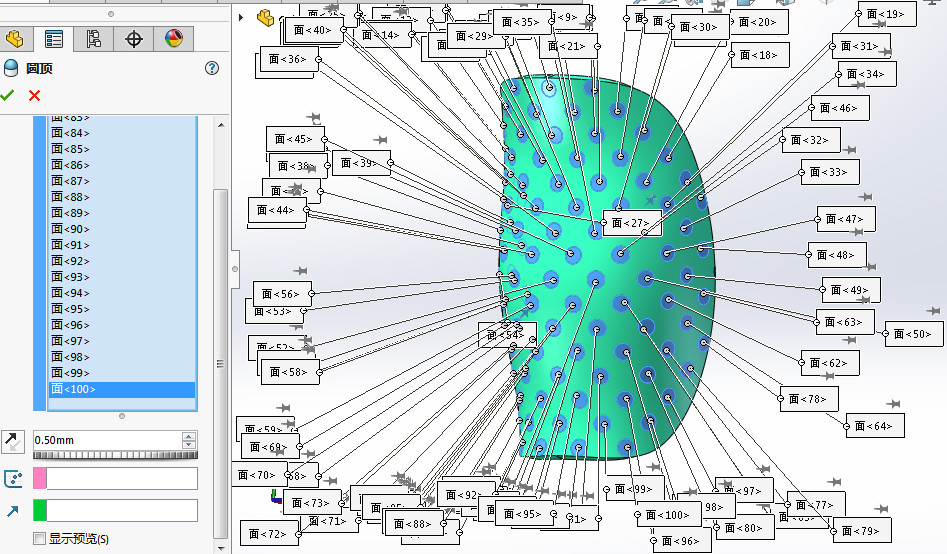

启用“圆顶”命令，然后指定圆形面为圆顶面，指定合适的高度，然后确认，最终得到结果。

 方法点评

1、 目前创建该纹理的方法比较复杂：

• 草图内圆较多，造成草图绘制比较繁琐，容易出错；

• 在“圆顶”命令里指定面时，由于面太多，比较费事费力，非常容易出错；

• 包覆、圆顶命令比较占用系统资源，会严重拖慢软件运行。




2、 对于这种修饰类的凸点特征，目前在用的SolidWorks版本处理起来比较繁琐，很多工程师采用贴图的方式来近似表达，但是会影响模型精度。
