什么？你说不知道怎么操作？没关系，今天就为大家介绍建模一的设计思路，还不会的小伙伴赶紧学起来！

（建模一）

 建模方法

使用软件：SolidWorks2018 SP4

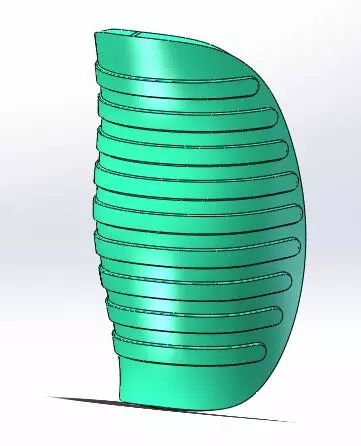

在SolidWorks2018版本里建立上述模型的纹理还是比较繁琐的，目前最常用的命令是“包覆”。详细建模如下：

1、建议纹理草图

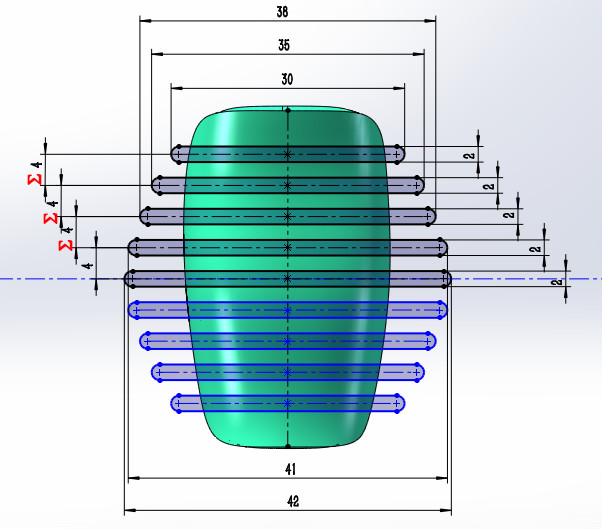

上图中的纹理长度不一，纹理草图相对复杂，采用“直槽口”绘制草图，然后标注尺寸如下图，然后退出草图。

2、使用“包覆”创建特征

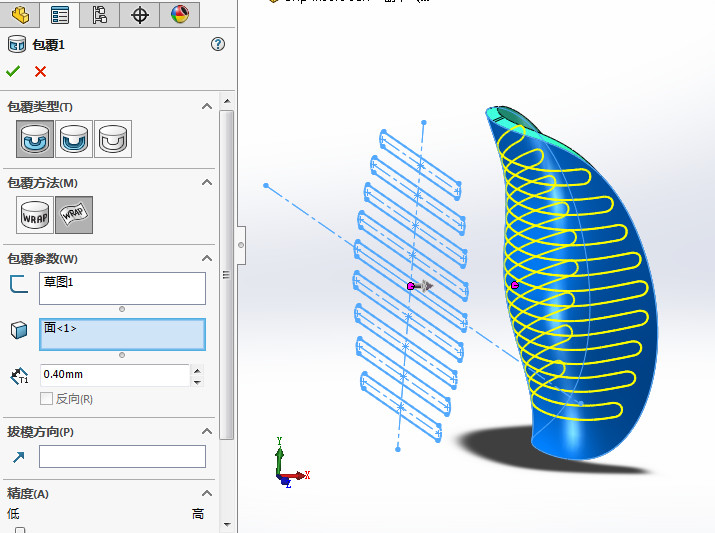

启用“包覆”命令，然后在包覆类型里选择“浮雕”，在包覆方式里选择“样条曲线”，然后指定包覆草图以及对应面，设定深度为0.4mm，确定，如下图：

3、添加修饰圆角

为让结果更加完美，给边线添加0.2mm圆角，确定后得到最终结果。

 方法点评

1、该创建纹理的方法比较复杂：

• 纹理长度不同，造成草图绘制比较繁琐，容易出错；

• 由于是在曲面上包覆，所以草图尺寸是近似值，不精确；

• 包覆命令比较占用系统资源，会拖慢软件运行。

2、在SolidWorks2018版本下绘制该纹理相对之前版本还是相对容易。

原因是SolidWorks2018版本支持“样条曲线”式包覆，之前版本仅支持“分析”式包覆，被包覆的平面仅支持平面、圆柱面、圆锥面等拉伸面或者旋转面，该例中的被包覆面明显不属于这两类面，所以创建过程更加麻烦和艰难。
