SOLIDWORKS FloXpress 是一个流体力学应用程序，可计算流体是如何穿过零件或装配体模型的。 根据算出的速度场，可以找到设计中有问题的区域，以及在制造任何零件之前对零件进行改进。

SOLIDWORKS FloXpress 向导会引导您完成以下步骤：

1、欢迎： 提供功能概述，必须使用盖子闭合所有型腔开口。

要在装配体中生成盖子，请生成新零件以完全盖住入口和出口开口。

要在零件中生成盖子，请生成实体特征以完全盖住开口。

注：盖子必须由拉伸等实体特征组成，曲面对于作为盖子而言无效。

2、检查几何体：SOLIDWORKS FloXpress 可计算模型单一内部型腔中的流体流量，软件会检查几何体，并在此要求未达到时向您发出警告。

3、选择流体：指定穿过模型的流体，不可以同时使用不同的流体。

4、设定闭合单一内部型腔的模型边界：

设定流量入口，选择应用入口边界条件和参数的面。

设定流量出口， 选择应用出口边界条件和参数的面。

5、求解模型：设定结果解决方案和分析模型。

6、查看结果：查看分析结果和生成报告。

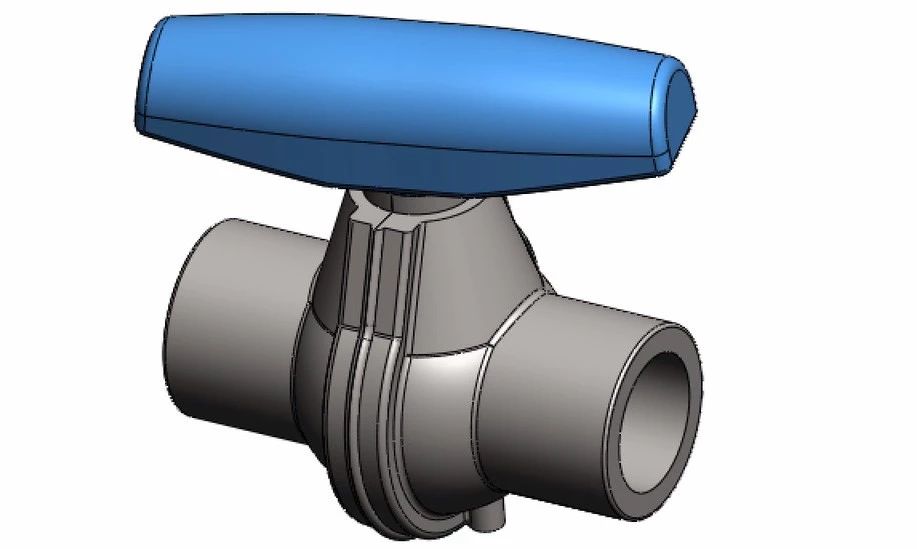

首先，我们可以使包含型腔的模型几何体透明，以便在查看结果时看到流动轨迹，关闭 RealView 图形以调整透明度。

确定仅有一个入口和一个出口。

使用盖子闭合入口和出口，盖子必须是实体特征，如拉伸。

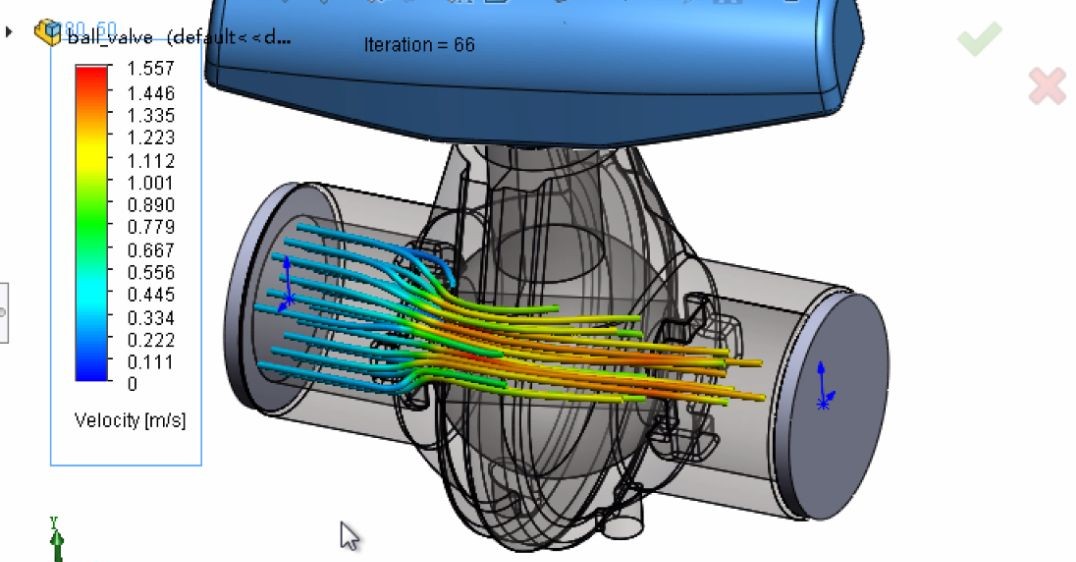

接下来，我们就可以根据向导，一步步完成操作了，最终得到如上图结果，详细操作过程请点击下方视频文件查看。
