在装配体工程图中零件序号的标注要求不能漏标、要和明细表项目相对应、位置适当并且要按序排列。

这些要求看似简单，但是却需要极大的精力去完成。当然在SOLIDWORKS中这些问题都被很好的解决了，这也是本次分享的内容。

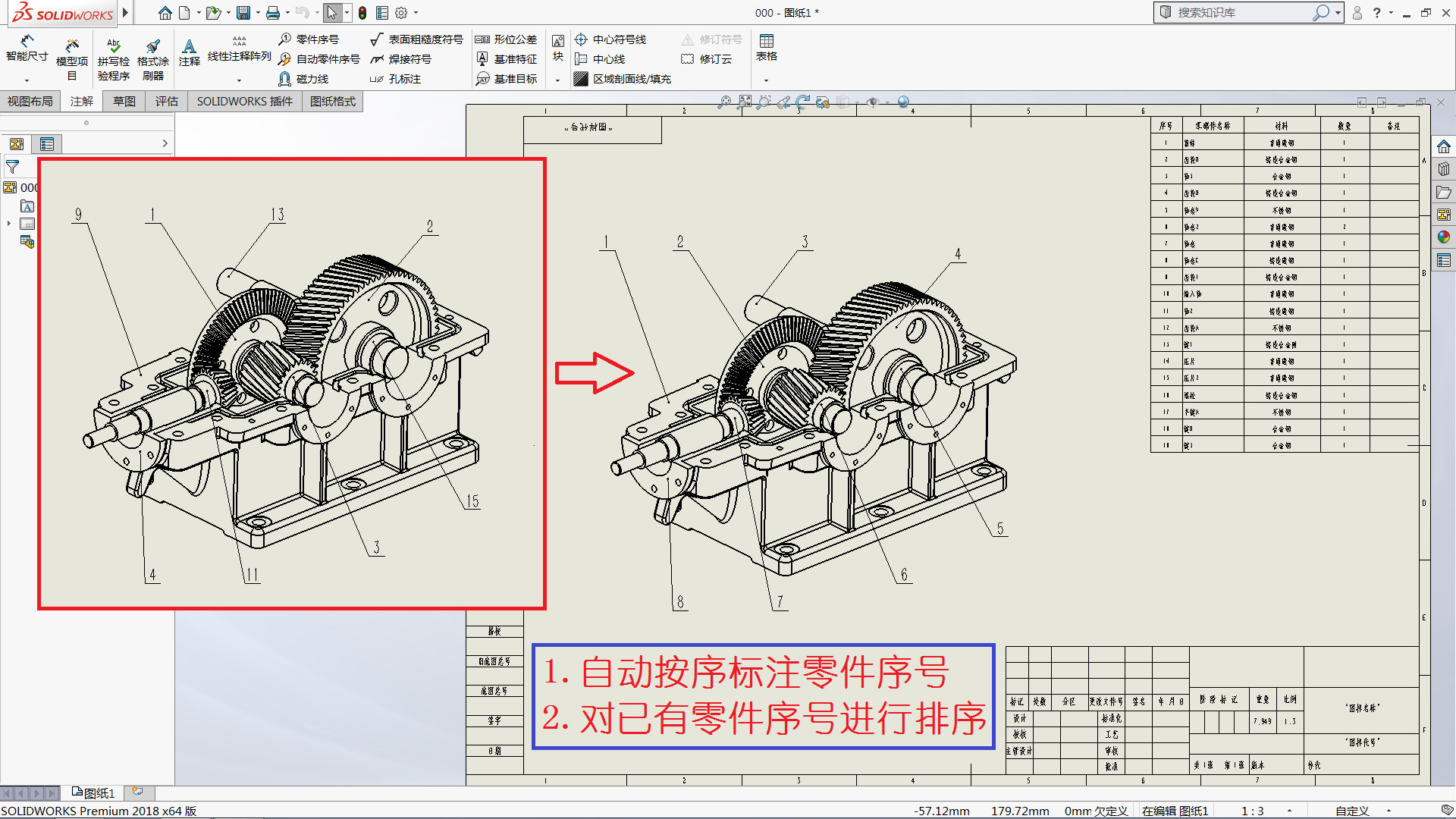

自动序号标注

1) 在进行尺寸标注前，需要为对应的视图添加一张材料明细表。

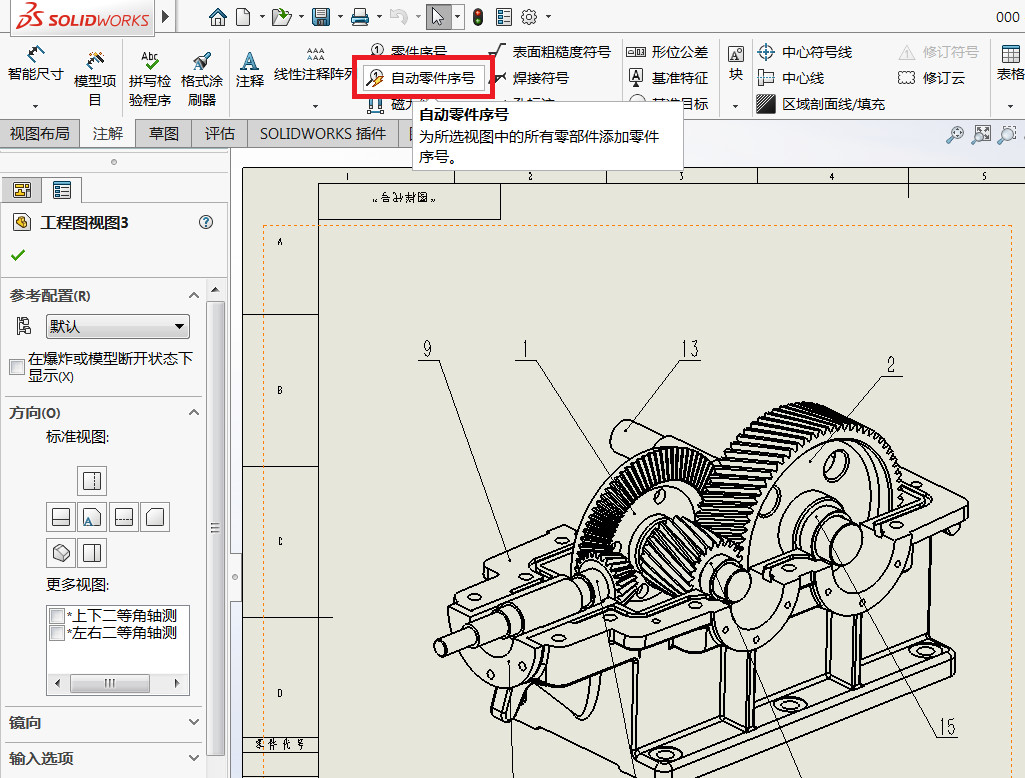

2) 选择对应的视图，在命令管理器中选择“自动零件序号”。

3) 在弹出的对话窗口中选择“按序排列”，可以对零件序号进行排列。

检查是否存在漏标的情况

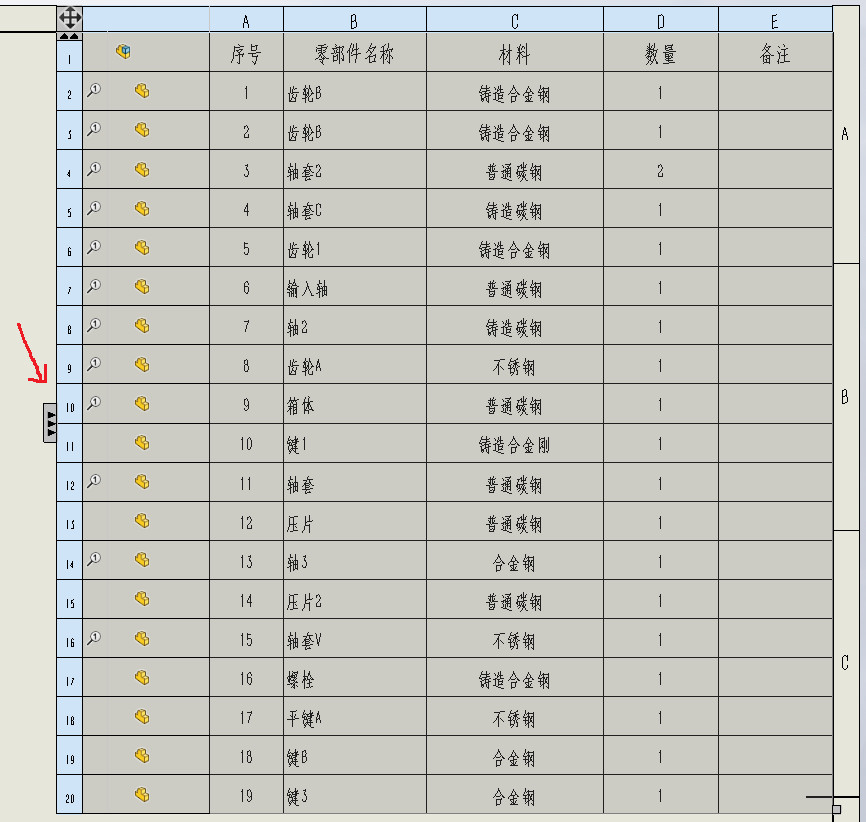

通过单击“材料明细表”左侧的箭头标志，可以查看材料明细表中是否存在未被标注的零件（个别零件在当前视图无法查看，软件便没有进行标注）。

对已有零件序号的视图进行重新排序

1) 常见手工标注的零件序号未按照顺序进行排列。

2) 选中对应的视图，并在命令管理器中选择注解选项卡下的自动零件序号。

3) 在弹出的属性对话框中选择按序排列。
