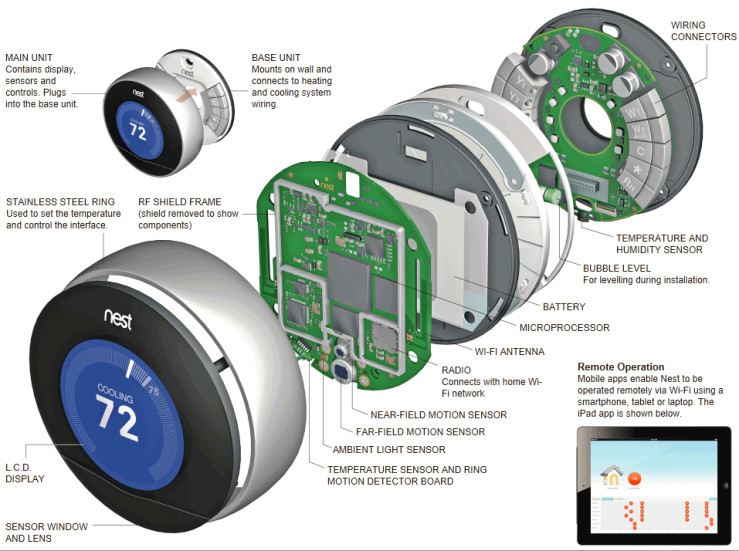

在当今全球市场上，机电产品特别是消费类的，常常要求在很短的时间中设计出短小轻薄的、造型新颖的产品，设计工程师需要不断重新评估和修改从概念设计到制造的整体产品设计流程。

在设计过程中，需由机械工程师给出线路板的轮廓，但也要电子工程师知道线路板上的安装孔和安装机械零件的位置，MCAD设计与ECAM设计两个完全不同的领域间需要协作。SOLIDWORKS 打通了ECAD与MCAD间的瓶颈，提供了 CircuitWorks 接口模块，让两种系统之间的数据传输更加便捷高效。

CircuitWorks 可直接打开 ECAD 文件，通过中间数据格式IDF将ECAD和MCAD进行关联，是行业标准的数据转换格式。像常用的Altium Designer等软件，都可以直接输出IDF文件。

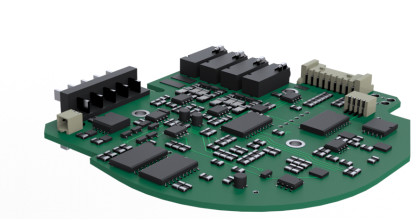

通过CircuitWorks可快速预览PCB，筛选、过滤设计信息，并基于电子设计构建三维模型。 SOLIDWORKS实现了ECAD与MCAD设计无缝集成，实现了两者双向数据交互，并使用行业标准的格式，如设计发生更改，SOLIDWORKS可进行设计比对并更新。

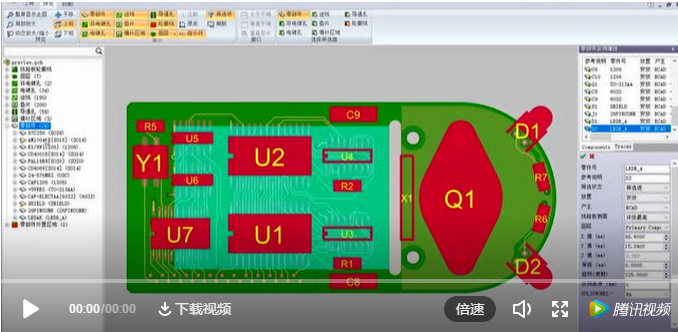

接下来，小索将进入软件界面，以模型为例，演示如何打开文件并进行如何快速根据电子设计部创建的文件来生成三维模型。如何更合理的将元器件合理的布局，得到最佳的空间。请点击下方操作视频观看。
