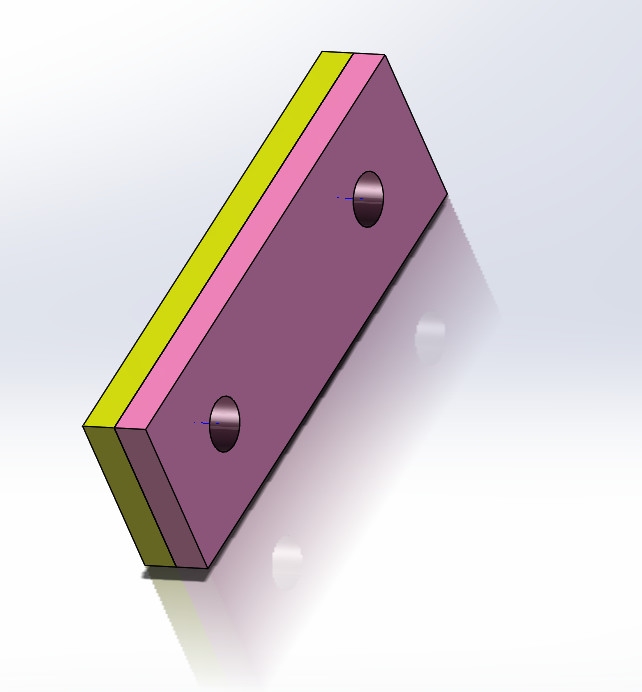

在SOLIDWORKS中，我们有时候需要在装配体中直接添加特征，为了避免特征的干涉和相关配合，可以使用装配体模式下专用的【装配体特征】功能来实现。比如下面的这个模型，需要在黄色零件上，进行圆孔的设计。

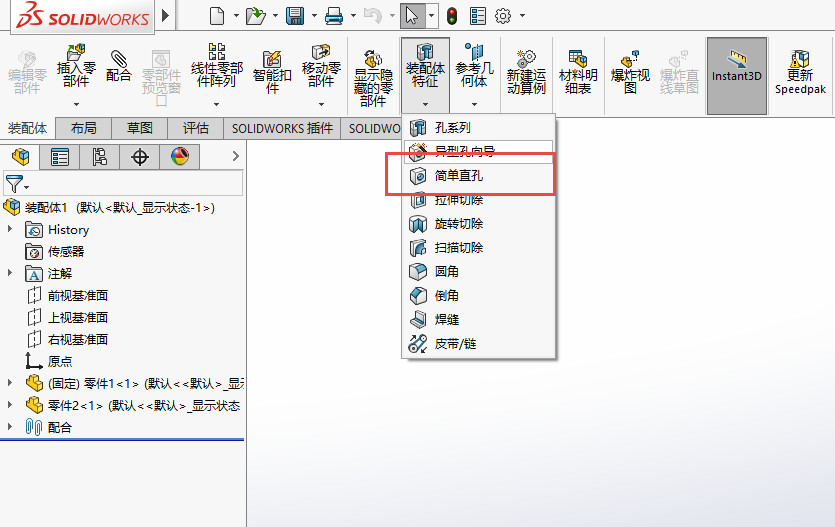

使用装配体特征功能，使用简单直孔选项，随机在黄色零件面上选择点，生成直孔。

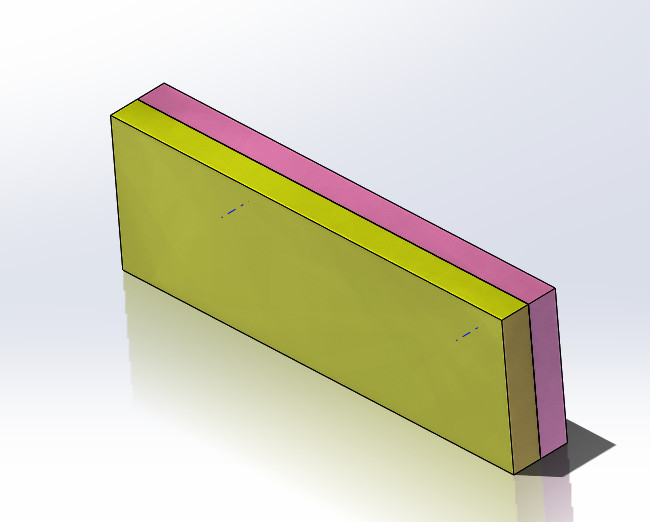

但是，在这里可以看到，生成的直孔位置，并不是正确的，我们需要将黄色零件上的直孔与粉色零件上的直孔重合，形成配合。

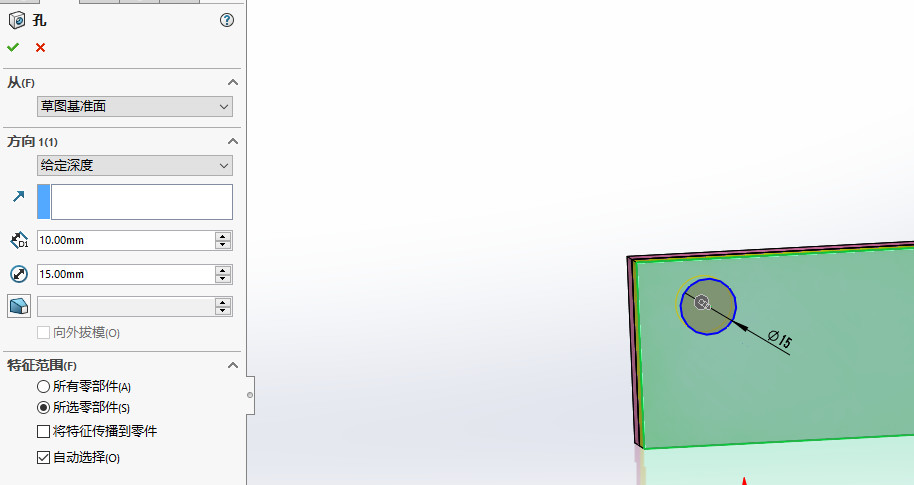

此时，需要我们对圆孔进行参数设定，包括输入深度和直径，以配合粉色零件上的圆孔，然后生成之后，再通过圆孔草图添加尺寸来固定到正确位置。

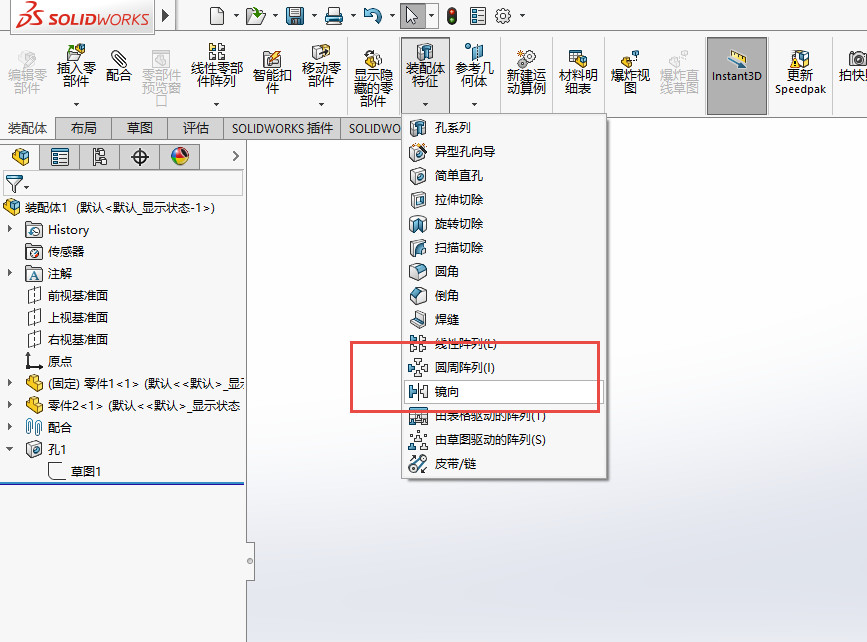

这样，我们需要使用【镜像装配体特征】，直接实现直孔镜像。单击装配体特征  （CommandManager 上的装配体选项卡），然后单击镜像或者单击插入 > 装配体特征 > 镜像。

选择相应的面，如果没有中心基准面，需要使用参考几何体，生成一个中心基准面。

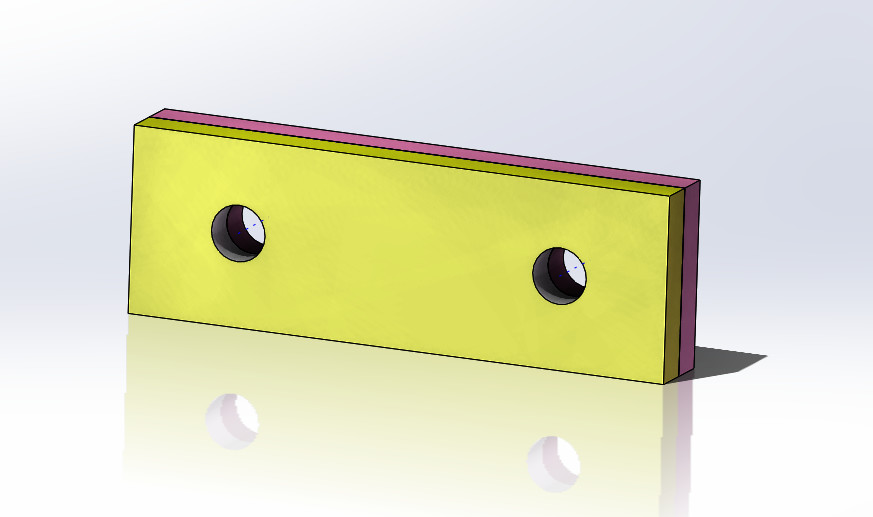

这样镜像装配体特征就完成了。这个方法也适用于直接在装配体上按照草图生成的特征，点击下方视频文件查看详细操作。
