使用SOLIDWORKS进行开模，最重要的一点，就是做分型线，那么，下面我们就来讲一下分型线的一下操作。

拔模方向：定义型腔实体拔模以分割型心和型腔方向。 选择一基准面、平面、或边线。

一箭头会显示在模型上。

注意箭头的方向，如有必要请单击 反向。

拔模角度：设定一个值。带有小于此数值的拔模的面在分析结果中报告为无拔模。

用于型心/型腔分割：选择以生成一定义型心/型腔分割的分型线。

分割面：选择以自动分割在拔模分析过程中找到的跨立面。选取以下选项之一：于 +/- 拔模过渡，分割正负拔模之间过渡处的跨立面。

于指定角度，按指定的拔模角度分割跨立面。

拔模分析：单击以进行拔模分析并生成分型线。 在单击拔模分析后：

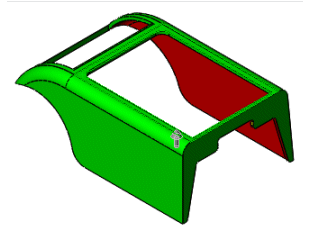

在拔模分析下出现四个块，表示正、无拔模、负、及跨立面的颜色。 在图形区域中，模型面更改到相应的拔模分析颜色。

应有 正和 负 拔模组合。

如需要添加拔模，单击 如我们需要添加拔模退出 PropertyManager，然后进行以下操作之一：

对于 SOLIDWORKS 模型，单击模具工具工具栏上的 拔模 拔模，或单击 插入 > 模具 > 拔模。

对于输入的模型，单击模具工具工具栏上的 直纹曲面，或单击 插入 > 模具 > 直纹曲面。

我们也可通过单击模具工具工具栏上的 拔模分析来进行拔模分析。

分型线

显示为分型线所选择的边线的名称。在边线中，我们可以：

选择一名称以标注在图形区域中识别边线。

在图形区域中选择一条边线，以从边线中添加或移除该边线。

单击右键并选择 清除选项，以从边线中清除所有选择。

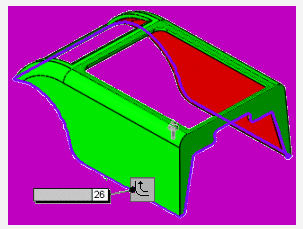

如果分型线不完整，那么会在图形区域中有一红色箭头在边线的端点出现，表示可能有下一条边线，并在 分型线 下有以下选项：

添加所选边线：将红色箭头指示的边线添加到 边线。 我们可以按 Y 来代替 添加所选边线。

选择下一边线：更改红色箭头以指出下一条不同的可能边线。我们可以按 N 来代替 选择下一边线。

放大所选边线：放大到边线选择区域。
