在SOLIDWORKS Inspection中，我们可以使用“特征”窗口提供有一个新的 GDT 字体，当启用 GDT 字体功能时允许使用小写和大写字母。“值”字段旁边有一个新的“插入 Cad 符号”按钮，它将打开一个弹出窗口，您可在其中选择要添加到字段的任何 GDT 字符。

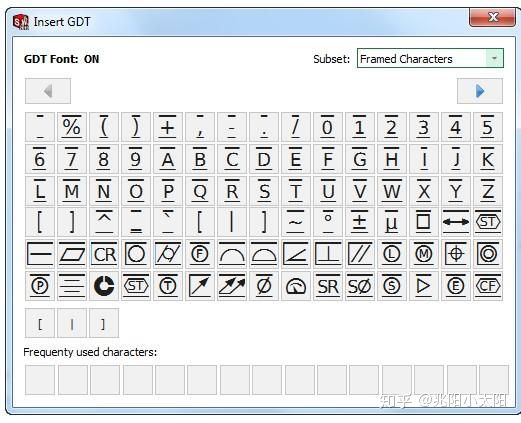

新的“插入 CAD 符号”窗口中的下拉列表提供了不同的可用项目视图，包括 CAD 符号、数学运算符、带框字符等。如果您未启用 GDT 字体功能，您仍可插入数学运算符和一般特征。

如果启用了 GDT 字体，您还可使用值字段旁边的新的“切换带框字符”，可通过其在带框和不带框字符之间切换。

要插入 CAD 符号：

1.转至特征窗口，然后选择要向其插入 CAD 符号的值。

2.单击 ω 按钮，这将打开插入 CAD 符号窗口。

3.可选：单击下拉箭头，然后单击要添加的符号类型。

4.单击要添加到值字段的符号，这会将值添加到字段并将其添加到常用字符部分。

要插入带框或不带框字符：

1.验证是否已在“应用程序选项”下启用 GDT 字体。

2.转至特征窗口，然后选择要带框或不带框的值。

3.在值字段中选择值。

4.单击 A 按钮，这将使值带框或不带框，并将更改值字段中以及表格管理器中的值。
